不锈钢与镍合金焊接，较为常用的方法是什么？

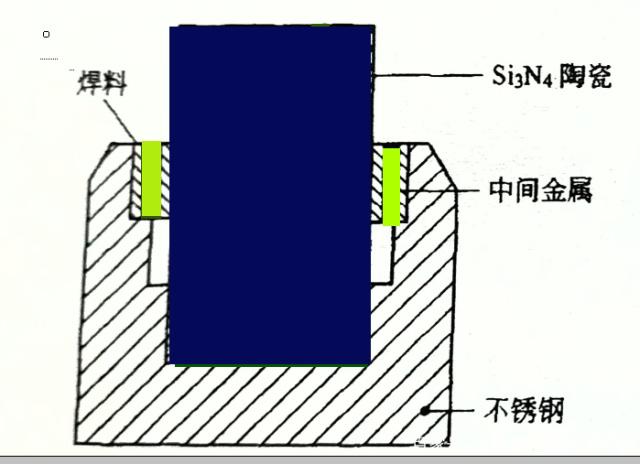

柳州焊接配件带大家了解镍基合金类陶瓷与不锈钢焊接技术在物理粒子加速、新能源气体处理、传感封装等高科技领域成为关键技术之一。作为通过焊接技术形成的陶瓷和金属封接器件，具有以下技术特性和相关功能要求：结构强度、电气性能、气密性和泄漏率要达到设计要求，并且这种性能在工作寿命时限内基本保持恒定。

不锈钢与镍及镍基合金的常用焊接配件方法有：埋弧焊、氩弧焊、焊条电弧焊、电阻焊以及压焊等的方法。TG焊时，采用管状焊丝，焊缝金属含量Mo时可去除热裂纹。压焊中是电阻焊，包括点焊和缝焊等。这里重点讲一下埋弧焊和氩弧焊。

1，不锈钢与镍的埋弧焊

有个产品采用等离子弧焊焊接封底，埋弧焊焊接盖焊，该产品由1Cr18Ni9Ti不锈钢与纯镍焊接而成，两种母材金属的板厚均为10mm,采用V形坡口对接接头，利用等离子弧穿透力强的特点先进行封底焊。选用纯镍丝作填充材料，直径为4mm,焊接电流350~380A,电弧电压26~30V,选用无氧焊剂。

2.不锈钢与镍的氩弧焊

该产品结构是由1C18Ni9T钢与Cr20Ni80合金采用氩弧焊(TIG)焊接而成的，选用管状药芯焊丝(管皮为Cr20Ni80),实际生产中焊丝含镍的60%,含钼30%对于防止产生不锈钢与镍及镍合金的焊接采用的管状药芯焊丝氩弧焊，一般采用：

①管状药芯焊丝成分(质量分数)为Cr10%~12%，Ni60%~58%和Mo30％;

②管状药芯焊丝成分(质量分数)为Cr10%~12%,Ni65%-63%和Mo25%;

③管状药芯焊丝成分(质量分数)为Cr12%~15%,Ni68%~65%和Mo20%。
